В статье рассматривается паспорт бизнес-процесса: назначение, структура, методика его применения владельцами процессов. Раскрыт опыт разработки, автоматизации в Business Studio 6 и практического использования паспорта процесса в компании ООО «Волков». Статья может быть полезна для компаний, внедряющих Систему управления бизнес-процессами на платформе Business Studio.
Паспорт бизнес-процесса: назначение, структура, методика использования
Паспорт бизнес-процесса – это базовый, ключевой документ, необходимый для определения контекста процесса в общей архитектуре бизнес-процессов компании. Для его практического использования целесообразно разработать и ввести в действие регламент, который определяет структуру паспорта бизнес-процесса и порядок его заполнения и актуализации владельцами процессов.
В паспорте бизнес-процесса определяются его владелец, контекст, цели и показатели, нормативные документы, риски и прочее. На практике встречаются различные формы паспортов: от простых до сложных.
Основная идея паспортизации бизнес-процессов – это активно вовлечь владельцев процессов в работу с процессами. Первое, и самое важное, – они должны четко понимать контекст процессов, которыми управляют, и их положение в общей архитектуре бизнес-процессов компании.
По ходу паспортизации владельцы вынуждены четко определить свои процессы, стыковать их по входам и выходам с другими процессами компании, определить ключевые характеристики, такие как: цели и показатели, используемые нормативные документы, риски и прочее.
Инициатором и идейным вдохновителем паспортизации должен быть собственник (топ-менеджер компании). Формальная, скучная паспортизация с подачи Процессного офиса, как правило, не «взлетает».
После первичной паспортизации в дальнейшем нужно проводить регулярную актуализацию паспортов, например ежеквартально.
В случае, если вы используете информационную систему, например Business Studio, заполнение и последующую выгрузку паспортов процессов можно автоматизировать. Все актуальные паспорта процессов при этом будут доступны для ознакомления и работы в гипертекстовой базе знаний компании по бизнес-процессам.
Ниже приведен пример возможной структуры паспорта бизнес-процесса.
Паспорт процесса «____________»
| Владелец процесса: | |
| Тип процесса: | |
| Подразделение: | |
| Дата актуализации: | |
| Плановая дата актуализации: | |
| Численность персонала: |
1. Ключевые заинтересованные стороны, бизнес-результаты, ценность
| № | Ключевая заинтересованная сторона | Бизнес-результат | Ценность |
|---|---|---|---|
2. Контекст процесса
Поставщики/входы:
| № | Поставщик (Подпроцесс/внешний контрагент) | Входы |
|---|---|---|
Потребители/выходы:
| № | Потребитель (Подпроцесс/внешний контрагент) | Выходы |
|---|---|---|
3. Схема процесса
Схемы процесса (модель высшего/среднего уровня и модель процесса).
4. Матрица ответственности
Ссылка на матрицу ответственности по процессу (1-3 уровни) в формате MS Excel.
5. Принципы и ограничения процесса
Принципы:
| № | Принцип | Описание принципа | Какие ВНМД реализуют принцип |
|---|---|---|---|
Ограничения:
| № | Ограничение | Описание ограничения | Какие ВНМД реализуют принцип |
|---|---|---|---|
6. Цели и показатели процесса
| № | Цель | Показатели | Отв. за достижение | Контролирующие лица |
|---|---|---|---|---|
7. ВНМД по процессу
| № | Код | Наименование ВНМД | К каким подпроцессам относятся |
|---|---|---|---|
8. Информационные системы по процессу
| № | Информационная система | Основные функции ИС | Какие подпроцессы автоматизирует |
|---|---|---|---|
9. Риски процесса
| № | Риск | Описание риска | Отв. за минимизацию риска |
|---|---|---|---|
Технически паспорта бизнес-процессов могут быть реализованы в различных форматах: MS Word, MS Excel, в 1С и т.п. Но если вы используете корпоративное программного обеспечение для моделирования бизнес-процессов, то лучше реализовать паспорта процессов в рамках такой системы. Ниже в статье рассмотрен практический опыт использования паспортов процессов в Business Studio 6 в компании ООО «Волков».
Паспорт процесса компании «Волков»: постановка задачи
Компания ООО «Волков» основана в 1991 году. Работает на рынке более тридцати четырех лет и является одним из крупнейших предприятий Кузбасса по производству продуктов питания. Включает в себя полный цикл мясопереработки: от производства кормов, мясоколбасной и деликатесной продукции, полуфабрикатов и готовой продукции до их дальнейшей реализации.
Под знаменем компании (Волков ГРУПП) работают четыре завода, более ста тридцати магазинов фирменной розничной сети, с нами сотрудничают свыше двухсот фермерских хозяйств, выпускаются более трех тысяч наименований продукции. Компания имеет свыше трехсот наград областного и всероссийского значения, является членом Кузбасской торгово-промышленной палаты, отмечается дипломами и наградами международных выставок и ярмарок.
В настоящее время Волков ГРУПП насчитывает свыше четырех тысяч сотрудников. Все придерживаются основных ценностей компании: команда, клиент, развитие, экология, доверие, осознанность. Также каждый сотрудник разделяет и главную миссию: «Приобщая людей к натуральным продуктам, мы возрождаем хозяев своей земли».
Систему управления бизнес-процессами начали выстраивать в 2022 году силами Отдела совершенствования бизнес-процессов, который сегодня включает три человека. Основные этапы проекта включали:
- Создание процессного комитета, определение его цели и показателей;
- Разработка проекта и обучение владельцев процессов;
- Запуск пилотного проекта по совершенствованию процессов фирменной розничной сети;
- Защита проекта.
В 2023 году было принято решение о необходимости активного вовлечения владельцев процессов в работу с процессами. Одним из инструментов для этого рассматривается паспорт процесса. Было решено, что в компании «Волков» паспорт будет иметь следующую структуру – см. рис. 1.
Рис. 1. Паспорт бизнес-процесса ООО «Волков» в формате MS Excel.
Владельцы процессов используют паспорт для понимания показателей эффективности процесса, его границ, возможных рисков и предпринимают действия по оптимизации процессов и повышения эффективности.
Работа с паспортами процессов в табличном виде была затруднена по следующим причинам:
- Трудно актуализировать паспорта в случае изменений в бизнес-процессах;
- При наличии единого шаблона нет четкого понимания, как заполнять паспорт, что конкретно там должно быть указано;
- Количественные показатели процесса указываются (стандарты, риски, точки автоматизации и т.д.), но не раскрываются; по сути, мы просто фиксировали изменение показателей, но не было ясно, что меняется, какие задачи должны выполняться для предупреждения негативных последствий;
- Шаблон паспорта был перегружен лишней информацией, показателями, был непонятен владельцам процессов.
Можно сказать, что паспорта жили отдельно от своих процессов, работать с ними было неудобно, в Business Studio информация о процессах не фиксировалась.
Для решения указанных выше проблем перед Отделом совершенствования бизнес-процессов были поставлены две задачи. Первая – оптимизировать, «облегчить» шаблон паспорта, убрать все лишнее, оставить только информацию, необходимую владельцу для управления процессом и архитектору для проведения аудита. Вторая – автоматизировать работу с паспортами в Business Studio.
После пересмотра и корректировки шаблона была предпринята попытка собственными силами реализовать паспорт в Business Studio через справочник «Шаблоны отчетов объекта», но быстро стало понятно, что коробочная версия Business Studio не располагает теми атрибутами, которые мы бы хотели видеть в своем документе. Это не недостаток системы. Дело в том, что каждая компания может «достроить» модель под себя – в этом преимущество Business Studio.
Автоматизация работы с паспортами процессов компании «Волков» с использованием Business Studio 6
Для автоматизации работы с паспортами процессов было принято решение выполнить соответствующие настройки в программном продукте Business Studio 6. В качестве партнера была выбрана команда BPM3.RU (Мария Низамова, Владимир Репин).
В рамках создания паспорта в Business Studio пришлось вносить изменения в объектную модель системы с использованием редактора классов и параметров MetaEdit. В частности, были выполнены следующие работы:
- В Свойствах Единицы деятельности (Visio) создана новая структура (вертикальная вкладка) «Паспорт процесса» с ее основными полями и вкладками;
- Создан новый пользовательский справочник «Риски»;
- Для каждой вкладки структуры «Паспорт процесса» создан соответствующий параметр типа «Строки списков»;
- Созданы три перечисления, используемые в Паспорте процесса.
Структура разработанных метаданных подробнее рассмотрена ниже. Вертикальная вкладка «Паспорт процесса» состоит из следующих полей:
- Дата передачи в управление – параметр типа «ДатаВремя». Дата выбирается из календаря или заполняется пользователем вручную;
- Тип процесса – выпадающий список (новое перечисление);
- Ограничение процесса – текстовый параметр, поле формата RTF;
- Заключение – текстовый параметр, поле формата RTF;
- Также структура «Паспорт процесса» содержит следующие вкладки:
- Показатели процесса;
- Предложения по оптимизации;
- Риски процесса.

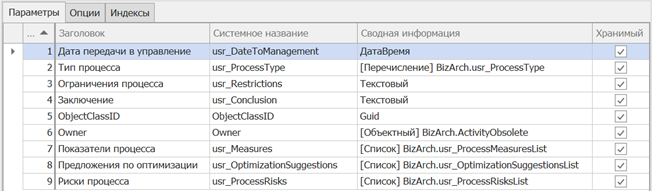

Параметры структуры «Паспорт процесса» в редакторе классов и параметров MetaEdit показаны на рис. 2.
Рис. 2. Параметры структуры «Паспорт процесса» в MetaEdit.
Каждый риск в новом пользовательском справочнике «Риски» имеет следующие поля в своих Свойствах:
- Название (риска);
- Влияние риска – выпадающий список (новое перечисление);
- Вероятность возникновения риска – выпадающий список (новое перечисление);
- Мероприятия по снижению вероятности риска – текстовый параметр;
- Ответственное лицо – параметр выбора объекта из справочника «Оргединицы»;
- Примечание – текстовый параметр.

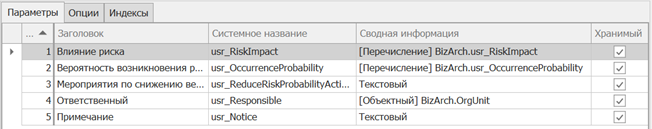

Параметры справочника «Риски» в MetaEdit показаны на рис. 3.
Рис. 3. Параметры структуры «Паспорт процесса» в MetaEdit.
Для каждой перечисленной ранее вкладки структуры «Паспорт процесса» создан соответствующий параметр типа «Строки списков» с определенным набором параметров, которые являются столбцами в вышеуказанных вкладках.
- Показатели. Данный список состоит из следующих параметров:
- Показатель – параметр выбора объекта из справочника «Показатели»;
- Оптимально – текстовый параметр. Предназначен для указания значения показателя по наиболее оптимальному пути выполнения процесса;
- Неоптимально – текстовый параметр. Предназначен для указания значения показателя по наименее оптимальному пути выполнения процесса.
Параметры вкладки «Показатели» в MetaEdit представлены на рис. 4.

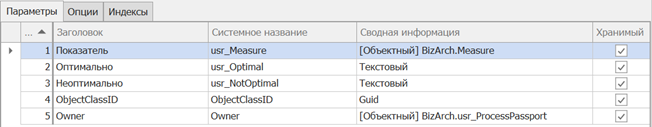

Рис. 4. Параметры вкладки «Показатели» в MetaEdit.
- Предложения по оптимизации. Содержит поля:
- Задача – параметр выбора объекта из справочника «Деятельность»;
- Предложения – текстовый параметр, поле формата RTF;
- Ответственное лицо – параметр выбора объекта из справочника «Оргединицы».
Параметры вкладки «Предложения по оптимизации» в MetaEdit показаны на рис. 5.

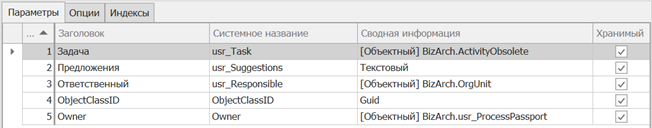

Рис. 5. Параметры вкладки «Предложения по оптимизации» в MetaEdit.
- Риски процесса – с параметрами (столбцами):
- Задача – параметр выбора объекта из справочника «Деятельность»;
- Риск – параметр выбора объекта из нового пользовательского справочника «Риски»;
- Влияние риска – выпадающий список (новое перечисление);
- Вероятность возникновения риска – выпадающий список (новое перечисление);
- Мероприятия по снижению вероятности риска;
- Ответственное лицо;
- Примечание.
Последние пять столбцов вкладки по каждому риску заполняются автоматически при выборе риска из справочника «Риски», если у риска заполнены соответствующие поля в его Свойствах. А также могут быть заполнены непосредственно во вкладке «Риски процесса» при внесении информации в Паспорт процесса. В этом случае информация из столбцов будет сохранена в свойствах риска в его соответствующих полях.
Параметры вкладки «Риски процесса» в MetaEdit показаны на рис. 6.

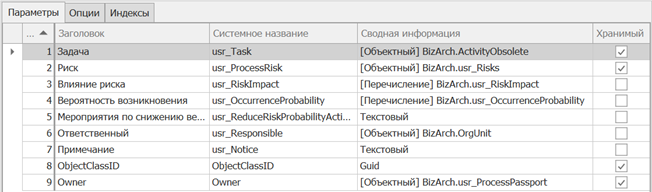

Рис. 6. Параметры вкладки «Риски процесса» в MetaEdit.
В метаданных созданы три новых перечисления:
- Тип процесса – со значениями «Основной», «Обеспечивающий», «Процесс управления».

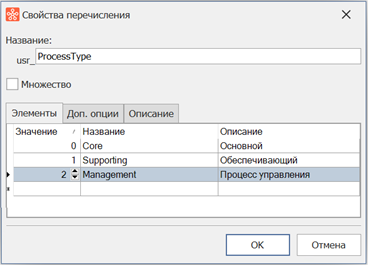

Рис. 7. Свойства перечисления «Тип процесса».
- Влияние риска – со значениями «Низкое», «Среднее», «Высокое».

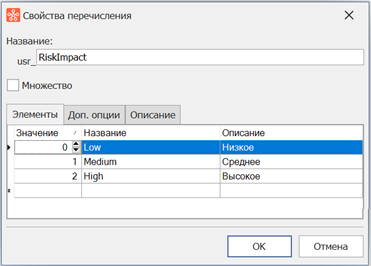

Рис. 8. Свойства перечисления «Влияние риска».
- Вероятность возникновения риска – со значениями «Низкая», «Средняя», «Высокая».

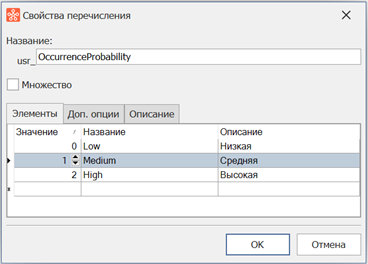

Рис. 9. Свойства перечисления «Вероятность возникновения риска».
В результате доработки можно заполнять паспорта процессов в Business Studio, как показано на рис. 10-12.

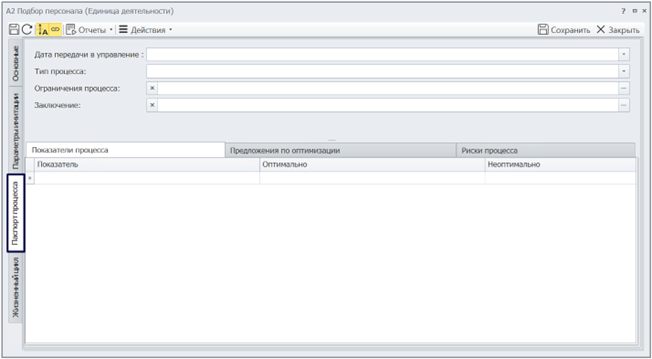

Рис. 10. Паспорт процесса в Business Studio 6. Общий вид.

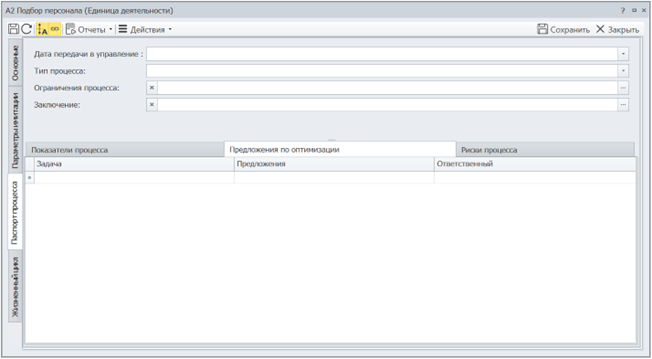

Рис. 11. Паспорт процесса в Business Studio 6. Вкладка «Предложения по оптимизации».

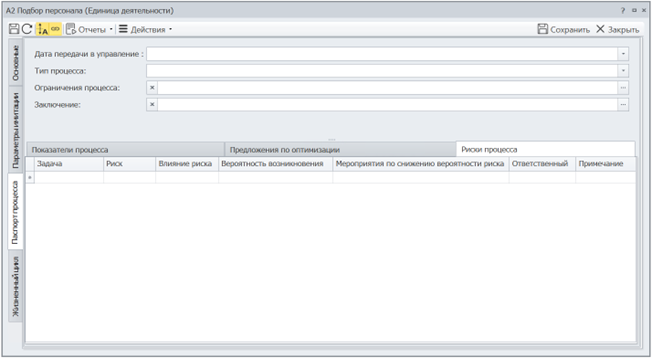

Рис. 12. Паспорт процесса в Business Studio 6. Вкладка «Риски процесса»
Итоговый документ после заполнения соответствующих полей и вызова отчета в Business Studio выглядит следующим образом (пример условный для сохранения конфиденциальности информации):

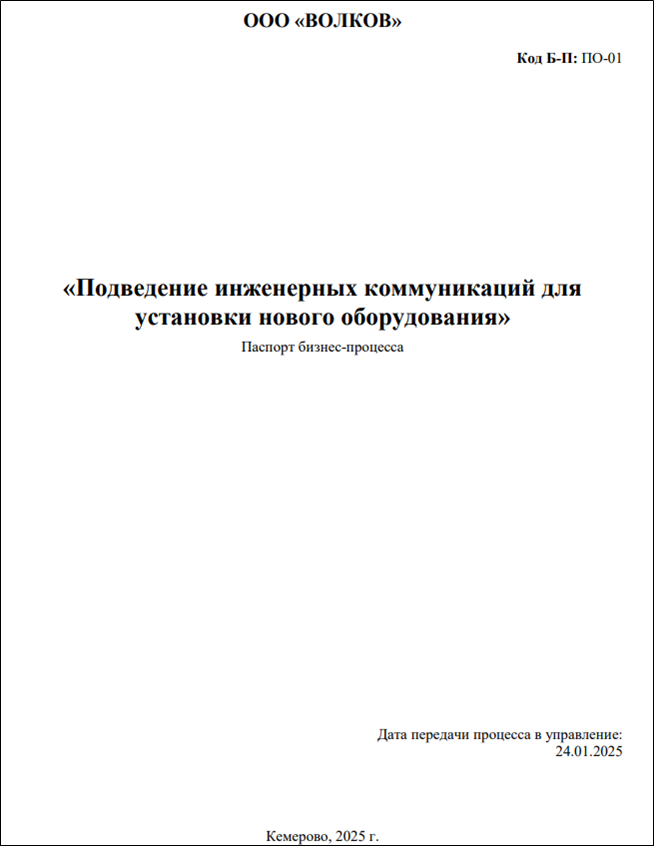

Рис. 13. Титульный лист паспорта процесса.

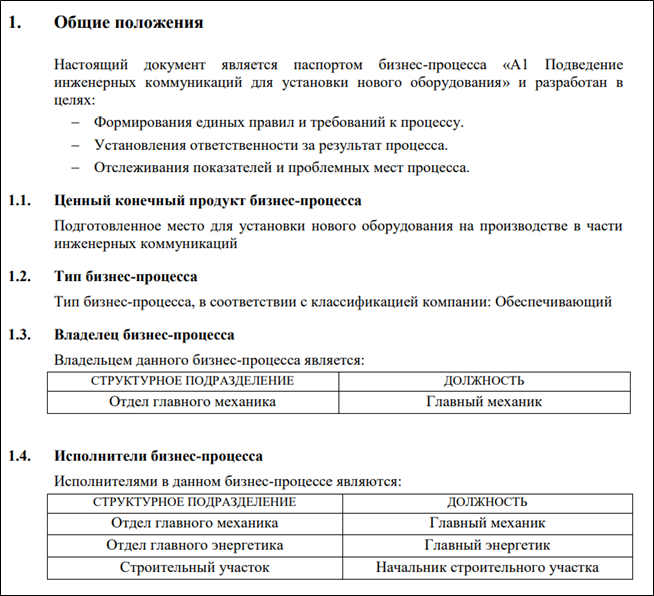

Рис. 14. Основная информация о процессе.

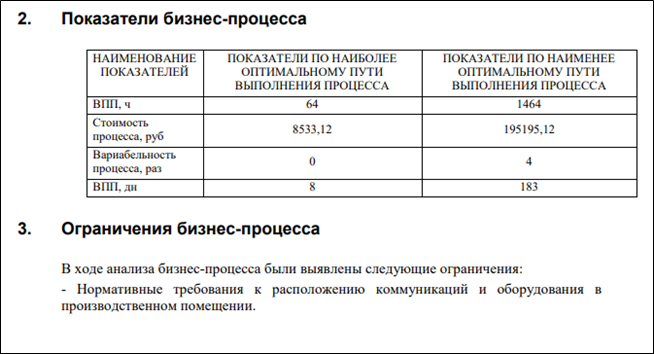

Рис. 15. Показатели и ограничения бизнес-процесса.

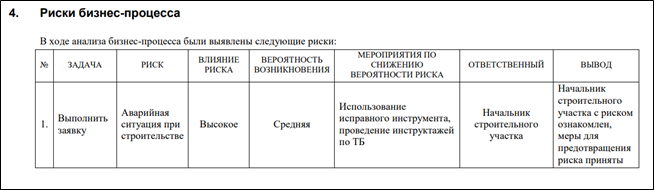

Рис. 16. Риски бизнес-процесса.

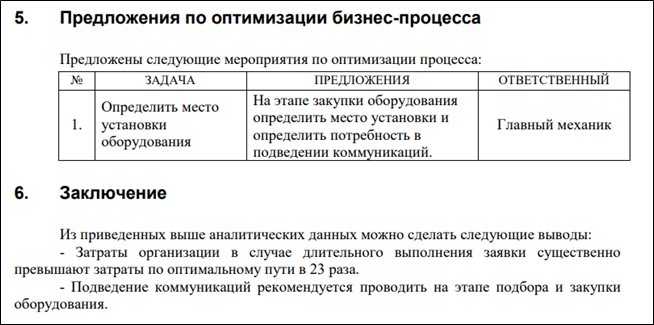

Рис. 17. Предложения по оптимизации и заключение.
Выводы
Настройка паспортов бизнес-процессов в Business Studio помогла компании «Волков» упорядочить работу с бизнес-процессами на основе единого корпоративного формата представления информации о бизнес-процессах.
Был сделан значительный шаг к успешному внедрению Системы управления бизнес-процессами в компании.
